Questão 16 — Circuitos Eletropneumáticos (Automação Industrial) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Automação Industrial Circuitos Eletropneumáticos

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Sistemas Elétricos, Eletrônicos de Controle · Caderno Amarela

Gabarito disponível

Observe a figura a seguir.

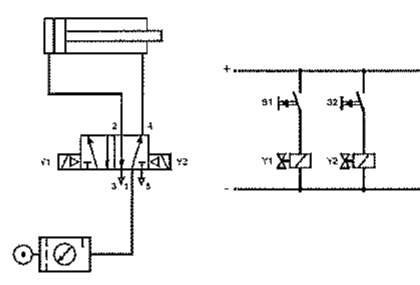

Cilindro comandado por válvula de duplo solenoide Y1/Y2 com unidade de ar; circuito elétrico com botões S1 e S2 acionando Y1 e Y2.

Cilindro comandado por válvula de duplo solenoide Y1/Y2 com unidade de ar; circuito elétrico com botões S1 e S2 acionando Y1 e Y2.

O circuito eletropneumático representado acima, apresenta um acionamento por S1 e S2, que possui uma analogia lógica, representada pela porta lógica:

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 10
