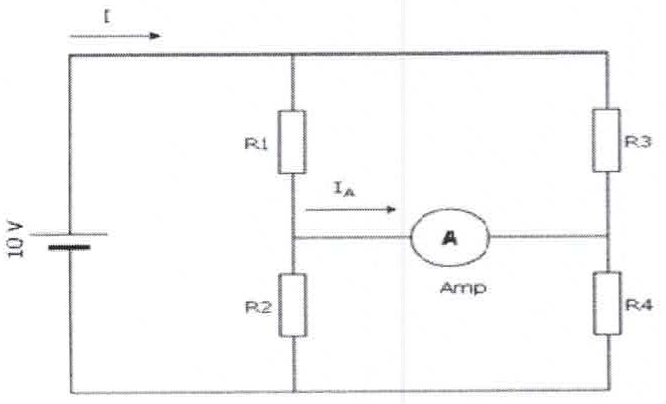

Examine a figura abaixo.
No circuito da figura acima, uma fonte de 10 V alimenta um circuito puramente resistivo com a topologia mostrada. O amperímetro A mede o valor da corrente IA. Considere para R₁, R₂ e R₃ os valores de, respectivamente, 10 Ω, 15 Ω e 20 Ω. Assinale a opção que apresenta o valor R₄ de modo que o valor da corrente IA seja nulo.
No circuito da figura acima, uma fonte de 10 V alimenta um circuito puramente resistivo com a topologia mostrada. O amperímetro A mede o valor da corrente IA. Considere para R₁, R₂ e R₃ os valores de, respectivamente, 10 Ω, 15 Ω e 20 Ω. Assinale a opção que apresenta o valor R₄ de modo que o valor da corrente IA seja nulo.
