Questão 32 — Ponte de Wheatstone (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Ponte de Wheatstone

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

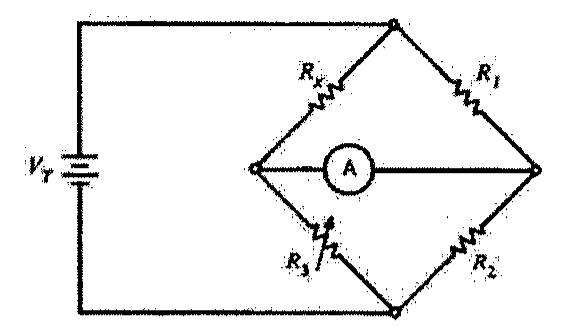

O circuito da figura abaixo é comumente utilizado para medir resistências.

Ponte com fonte VT: Rx e R1 nos braços superiores, R3 (potenciômetro) e R2 nos braços inferiores, e um amperímetro A ligado entre os nós laterais da ponte.

Ponte com fonte VT: Rx e R1 nos braços superiores, R3 (potenciômetro) e R2 nos braços inferiores, e um amperímetro A ligado entre os nós laterais da ponte.

Considere que o potenciômetro R3 foi ajustado de modo que a leitura do amperímetro seja nula. Determine o valor de RX a assinale a opção correta.

Dados: R1=1kΩ; R2=2kΩ e R3=6kΩ.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
