Questão 36 — Ponte de Wheatstone (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Circuitos Elétricos Ponte de Wheatstone

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

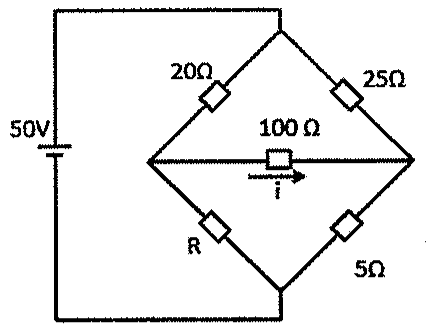

Ponte alimentada por 50 V com braços de 20 Ω e 25 Ω na parte superior, R e 5 Ω na parte inferior, e resistor de 100 Ω com corrente i entre os nós centrais.

Ponte alimentada por 50 V com braços de 20 Ω e 25 Ω na parte superior, R e 5 Ω na parte inferior, e resistor de 100 Ω com corrente i entre os nós centrais.

Determine o valor da resistência R para que a potência dissipada no resistor de 100 Ω seja nula e assinale a opção correta.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final SSPM CP-QTPA 2024 — página 1
