Questão 44 — Ponte de Wheatstone (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Circuitos Elétricos Ponte de Wheatstone

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Analise a ponte de Wheatstone abaixo.

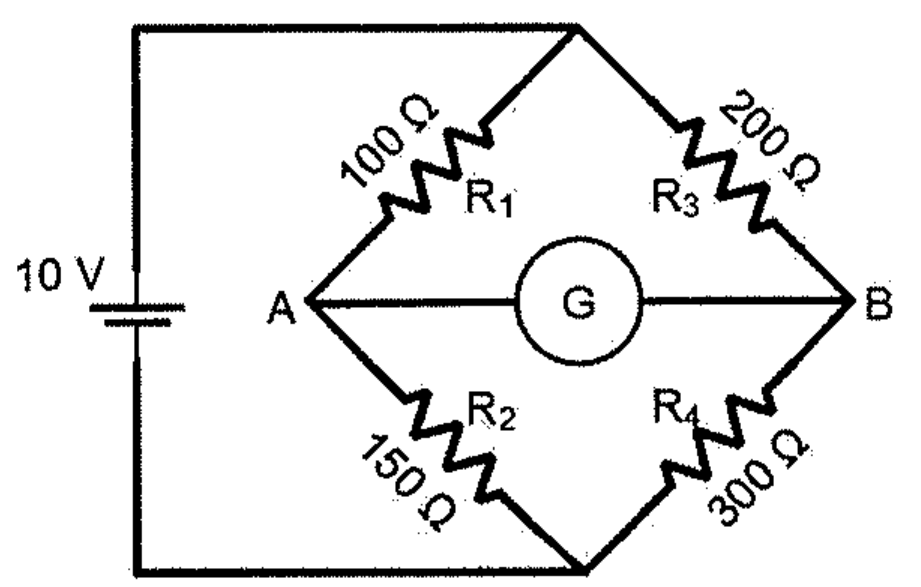

Ponte de Wheatstone alimentada por 10 V: R1 = 100 Ω e R3 = 200 Ω nos ramos superiores, R2 = 150 Ω e R4 = 300 Ω nos ramos inferiores, galvanômetro G entre os pontos A e B.

Ponte de Wheatstone alimentada por 10 V: R1 = 100 Ω e R3 = 200 Ω nos ramos superiores, R2 = 150 Ω e R4 = 300 Ω nos ramos inferiores, galvanômetro G entre os pontos A e B.

Qual o valor da tensão entre os pontos A e B?

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2025 — Eletroeletrônica, página 1
