Observe o circuito abaixo.

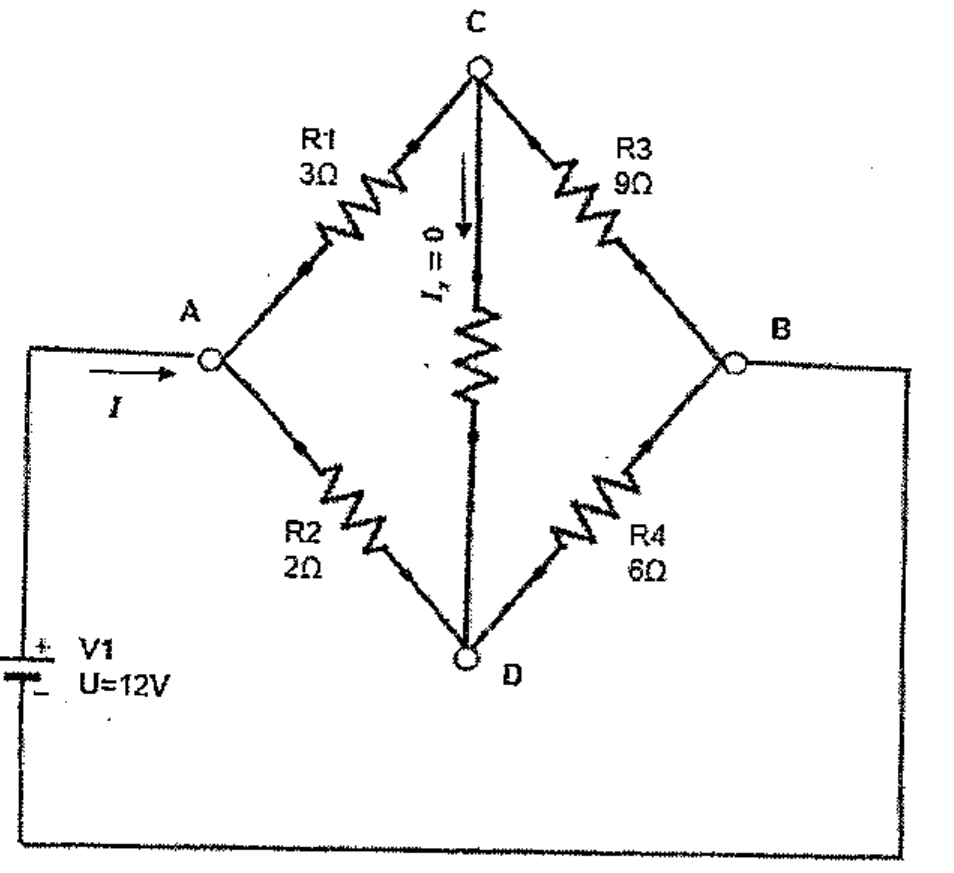

Ponte alimentada por fonte V1 (U = 12 V) com corrente I entrando no nó A: R1 = 3 Ω entre A e C, R2 = 2 Ω entre A e D, R3 = 9 Ω entre C e B, R4 = 6 Ω entre D e B e um resistor entre C e D com corrente Ix = 0.

Ponte alimentada por fonte V1 (U = 12 V) com corrente I entrando no nó A: R1 = 3 Ω entre A e C, R2 = 2 Ω entre A e D, R3 = 9 Ω entre C e B, R4 = 6 Ω entre D e B e um resistor entre C e D com corrente Ix = 0.

Sabendo que a corrente Iₓ = 0, ou seja, não há diferença de potencial entre os pontos C e D, determine o valor da corrente I e assinale a opção correta.

Ver gabarito

Gabarito: C
