Observe o circuito abaixo.

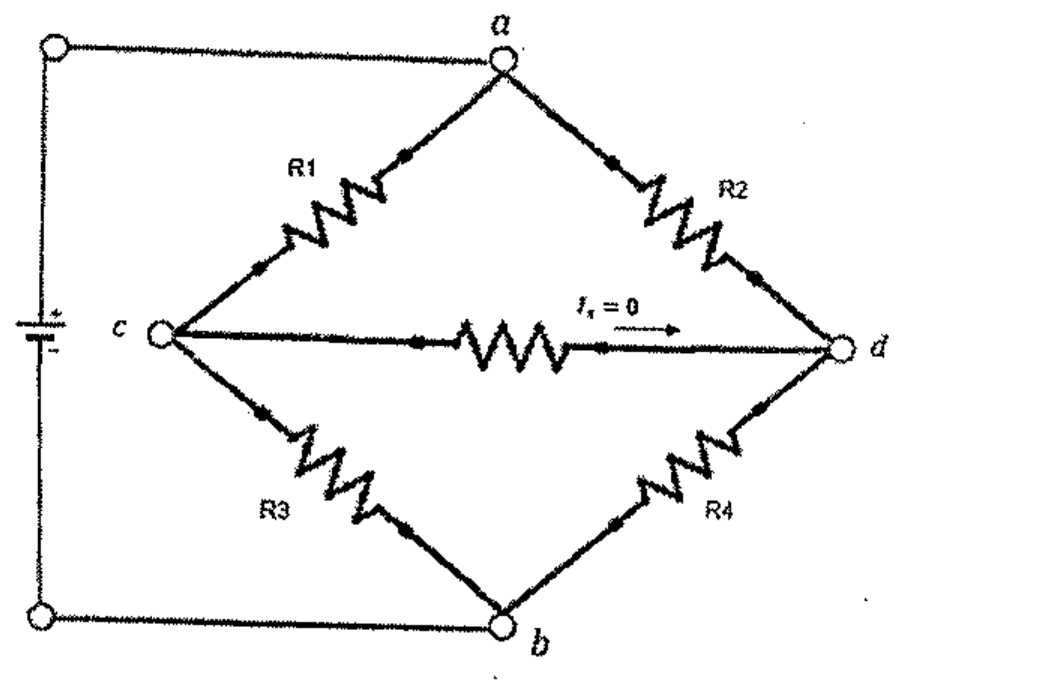

Ponte com nós a, b, c e d alimentada por fonte entre a e b: R1 entre a e c, R2 entre a e d, R3 entre c e b, R4 entre d e b, e um resistor entre c e d com corrente Ix = 0.

Ponte com nós a, b, c e d alimentada por fonte entre a e b: R1 entre a e c, R2 entre a e d, R3 entre c e b, R4 entre d e b, e um resistor entre c e d com corrente Ix = 0.

Sabendo que a corrente Iₓ = 0, ou seja, não há diferença de potencial entre os pontos C e D, determine o valor da resistência R₃ e assinale a opção correta.

Selecione uma alternativa A) R₄/(R₁+R₂) B) R₁R₄/R₂ C) (R₁+R₂)/R₄ D) (R₁+R₄)/R₂ E) R₂R₄/R₁

Ver gabarito

Gabarito: B
